摩托罗拉-GP338D

显示屏机型规格参数
VHF  UHF
1000
136-174 MHz  403-527 MHz
130.3毫米/ 55.2毫米/ 41.1毫米
(5.13英寸/2.17英寸/1.62英寸)
355.5 克(12.54 盎司)
130.3毫米/ 55.2毫米/ 35.8毫米
(5.13英寸/2.17英寸/1.41英寸)
335.5 克(11.83 盎司)
130.3毫米/ 55.2毫米/ 41.1毫米
(5.13英寸/2.17英寸/1.62英寸)
365.5 克(12.89 盎司}
7.5 V(额定）
-30~+60°C1
ABZ99FT3085 ABZ99FT4086 ABZ99FT3085 ABZ99F4086
109AB-99FT3085 109AB-99FT4086 109AB-99FT3085 109AB-99FT4086

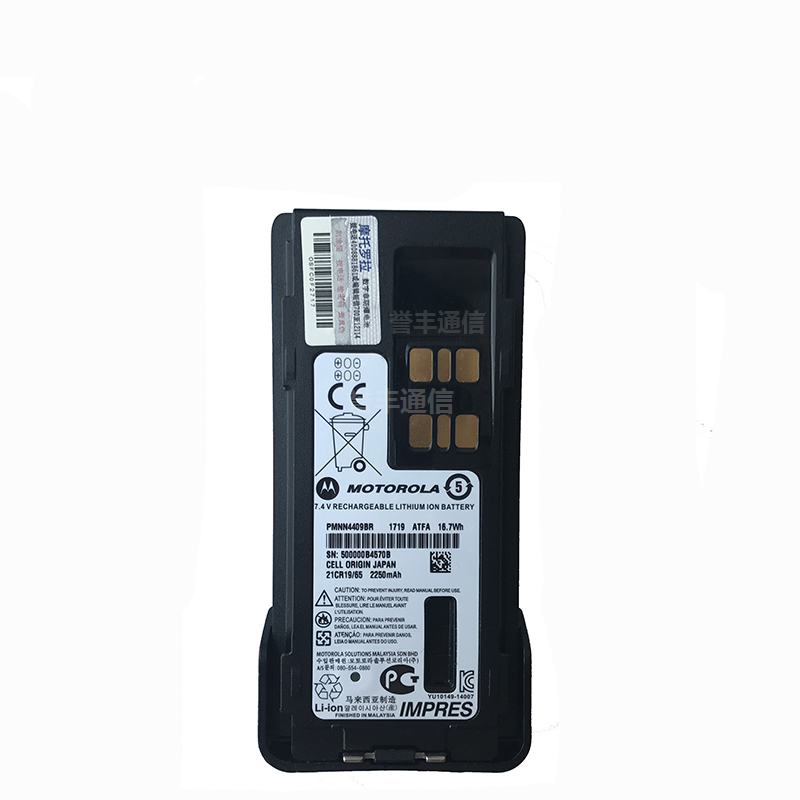

电池
电池平均寿命 在载波静噪和大功率发射模式下启用省电功能,电池工作周期为5/5/90的情况下
薄IMPRES1500 mAh锂电池 模拟:7.7小时/数字:11.3小时 模拟:8小时/数字:11.8小时
IMPRES Hi-Cap 2150 mAH 锂电池 模拟:11.1小时/数字:16.2小时 模拟:11.5小时/数字:17小时
IMPRES Hi-Cap FM 2300 mAH 锂电池 模拟:11.9小时/数字:17.3小时 模拟:12.3小时/数字:18.1小时

接收机
  VHF  UHF
频率 136-174 MHz  403-527 MHz
信道间隔 12.5/25kHz
频率稳定性(-30°C, +60°C, +25°C Ref) ±0.5 ppm
模拟灵敏度(12dB SINAD) 0.3uV(0.22uV 典型)
数字灵敏度 0.25uV(0.19uV 典型）
互调(TIA603D） 70dB
临近信道选择性(TIA603A)-1T 60dB@12.5kHz/70dB@25kHz3
临近信道选择性(TIA603D1-2T 45dB@12.5kHz/70dB@25kHz3
杂散抑制(TIA603D） 70dB
额定音频 0.5W
额定音频下的音频失真 5% (3%典型）
交流声与噪声 -40dB @ 12.5 kHz /-45dB@ 25 kHz3
音频响应 TIA603D
传导杂散发射(TIA603D） -57dBm

发射机
  VHF  UHF
频率 136-174 MHz  403-527 MHz
信道间隔 12.5/25 kHz
频率稳定性 ± 0.5 ppm
低功率输出 1W  1W
高功率输出 5W  4W
调制限制 ± 2.5kHz  12.5 kHz / ± 5.0kHz  25 kHz3
FM交流声与噪声 -40dB@ 12.5 kHz /-45dB@ 25 kHz3
传导/辐射 -36dBm<1GHz/-30dBm>1GHz
临近信道功率 60dB@12.5kHz/70dB@25kHz3
音频响应 TIA603D
音频失真 3%
4FSKD数字调制 12.5 kHz 数据：7K60F1D 和 7K60FXD
12.5 kHz 语音：7K60F1E 和 7K60FXE
12.5 kHz语音和数据:7K60F1W
数字话音编码器类型 AMBE+2
数字协议 ETSITS102361-1,-2,-3

环境规范
工作温度 -30°C/+60°C
存放温度 -40°C/+85°C
热冲击 符合美国军标
湿度 符合美国军标
ESD IEC 61000-4-2 Level3
浸水 IEC 60529-IP57
包装测试 美国军标810 D和E

军标
  810C 810D 810E 810F 810G
可行军标 方法 流程 方法 流程 方法 流程 方法 流程 方法 MU炫
低压 500.1 I 500.2 II 500.3 II 500.4 II 500.5 II
宝''曰 网皿 501.1 I,II 501.2 I/A1,II/A1 501.3 I/A1JI/A1 501.4 I/Hot, ll/Hot 501.5 I-A1, II
低温 502.1 I 502.2 I/C3, II/C1 502.3 I/C3JI/C1 502.4 I-C3, II/C1 502.5 UI
温度冲击 503.1 I 503.2 I/A1/C3 503.3 I/A1/C3 503.4 I 503.5 l-C
太阳辐射 505.1 II 505.2 I 505.3 I 505.4 I 505.5 I-A1
雨天 506.1 I,II 506.2 I,II 506.3 LII 506.4 I, I丨丨 506.5 I, III
湿度 507.1 II 507.2 II 507.3 II 507.4 - 507.5 II
盐雾 509.1 - 509.2 - 509.3 - 509.4 - 509.5 -
沙尘 510.1 I 510.2 I 510.3 I 510.4 I 510.5 I
振动 514.2 VIII/F,Curve-W 514.3 1/10, II/3 514.4 l/10r II/3 514.5 I/24 514.6 II/5
冲击 516.2 I,II 516.3 I,IV 516.4 丨,IV 516.5 I, IV 516.6 I, IV, VI
